PCS-9705S Bay Control Unit

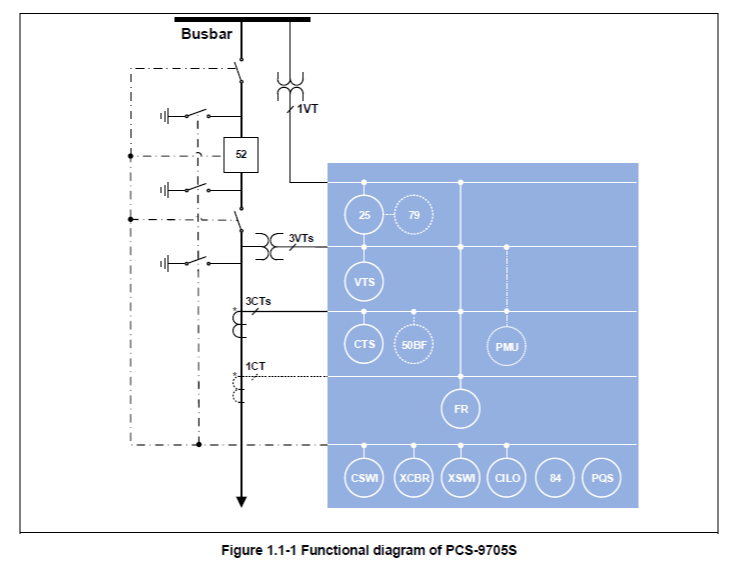

The PCS-9705S Bay Control Unit (BCU) is a general-purpose control, protection and automation device in all substations, power plants and industrial domain applications. The modular conception permits the hardware adaption exact to client requirements.

The PCS-9705S is applicable not only to conventional substations but also to digital substations. It supports IEC 61850 edition 1.0 and 2.0 standard for modelling of various signals and provides MMS/GOOSE/SV network interfaces for independent or hybrid network in real-time. The process layer supports peer-to-peer (P2P) mode and networking mode, including single network mode and dual network mode. The station layer could receive and send MMS messages, such as interlocking signals, or GOOSE messages, such as switch positions and tripping signals.

Санал авах

  • Гүйдэл ихсэлтийн хамгаалалт
  • Газардлагын хамгаалалт
  • Урвуу дарааллын гүйдэл ихсэлтийн хамгаалалт
  • Гүйдэл бууралтын хамгаалалт
  • Хүчдэл ихсэлтийн хамгаалалт
  • Шууд дарааллын хүчдэл ихсэлтийн хамгаалалт
  • Урвуу дарааллын хүчдэл ихсэлтийн хамгаалалт 2 шатлалтай
  • Үлдэгдэл хэт хүчдэлийн хамгаалалт 2 шатлалтай
  • Хүчдэл бууралтын хамгаалалт 2 шатлалтай
  • Давтамж ихсэлтийн хамгаалалт 6 шатлалтай
  • Давтамж бууралтын хамгаалалт 6 шатлалтай
  • Давтамж өөрчлөлтийн хурдны хамгаалалт 6 шатлалтай
  • Урвуу чадлын хамгаалалт 2 шатлалтай
  • УРОВ- Таслуурын татгалзлыг нөөцлөх төхөөрөмж
  • Алсын удирдлагатай таслалт
  • АПВ
  •
  • U, I, P, Q, Cos
  • Шууд, урвуу ба тэг дараалал
  • Хамгийн ихдээ 15-р гармоник
  • Energy metering (active and reactive energies for import and export)
  • Нийт гармоникийн хазайлт (THD), гажилт, балансын зөрүүгээр эрчим хүчний чанарыг
    хянана.
  • DC аналог оролтууд (0~±20мA эсвэл 0~±10В)
  • Хөрвүүлэгчийн тогтмол гүйдлийн аналог оролтууд (0~20мА эсвэл 0~±10В)
  • Коммутацийн төхөөрөмжийн удирдлагаDouble point status synthesis
  • Хоёр цэгийн төлвийн синтез
  • Алсын/суурин удирдлагын горим шилжүүлэх
  • Удирдлагын логик хориг
  • Шууд удирдлага
  • Синхрончлолын хяналтыг хүчдлийн сонголтоор хаах
  • Коммутацийн төхөөрөмжийн үйлдлийн тоолуур
  • Индикатор ба удирдлагын (контактын) байрлал
  • Автомат хүчдэл тохируулга
  • Зэрэгцээ хүчдэл тохируулга
  • CT circuit failure Supervision (CTS)
  • VT circuit failure Supervision (VTS)
  • Self diagnostic
  • Powerful faults recording (max. buffer for 10,000 sampled points at 4.8 or 9.6 kHz)
  • Event recorder including 1024 change-of-state events, 1024 supervision events, 256 control logs and 1024 device logs
  • Disturbance recorder including 32 disturbance records with waveforms (format compatible with COMTRADE)
  • Single line diagram representation in display
  • Support of various protocols
  • Ø  Modbus
  • Ø  DNP3
  • Ø  IEC 60870-5-103
  • Ø  IEC 61850 Ed1 & Ed2
  • Ø  IEC 62439 Parallel Redundancy Protocol (PRP)
  • Ø  IEC 62439 High-availability Seamless Ring (HSR) Redundancy Protocol
  • Ø  IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
  • Support for digital substation
  • Ø  Extendable quantity of communication interfaces
  • Ø  Support of IEC 61850 MMS Server
  • Ø  Support of IEC 61850-8-1 GOOSE
  • Ø  Support of IEC 61850-9-2LE SV
  • Up to four 10Base-T/100Base-TX copper Ethernet ports
  • Гүйдлийн трансформаторын хэлхээний гэмтлийн хяналт
  • Хүчдлийн трансформаторын хэлхээний гэмтлийн хяналт
  • Дотооод оношилгоо
  • Хүчтэй гэмтлийн бичлэг( 1.2 эсвэл 9.6 кГц давтамжтай 10,000 түүвэрийн -цэгийн хамгийн их хадгалах сантай)
  • Үйл явдлын бичигч  дараах бүртгэлүүдийг агуулна: 1024 гэмтлийн бичлэг, 1024 хоёртын үйл ажиллагаа, 1024 удирдлагын үйл явдал , 256 хяналтын бүртгэл болон 1024 төхөөрөмжийн бүртгэл.
  • Долгионы хэлбэр 64 гэмтлийн бичлэгийг багтаасан гэмтэл бүртгэгч( Эвдрэл бүртгэгчийн файлын формат нь олон улсын COMTRADE файлтай нийцдэг)
  • Дэлгэц дээрх нэг шугамын диаграмын дүрслэл

Дараах олон янзын протоколуудыг дэмжинэ.

  •  Modbus
  •  DNP3
  •  IEC 60870-5-103
  •  IEC 61850-ын 1 ба 2-р хэвлэл
  •  IEC 62439 Зэрэгцээ нөөцлөлтийн протокол (PRP)
  •  IEC 62439 Өндөр хурдны тойрог сүлжээний (HSR) нөөцлөлтийн протокол
  •  IEEE 802.1w Хурдан тархах мод хэлбэрийн протокол (RSTP)

Тоон дэд станцын хувьд:

  •  Холболтын интерфейсийн тоог өргөтгөх боломжтой.
  • IEC 61850 MMS Server стандартыг дэмжинэ.
  • IEC 61850-8-1 GOOSE стандартыг дэмжинэ.
  • IEC 61850-9-2LE SV стандартыг дэмжинэ.

4 хүртэл 10Base-T/100Base-TX зэс Ethernet порт

4 хүртэл 100Base-FX оптик Ethernet порт

Харилцаа холбоо ба принтерт зориулсан хоёр ширхэг RS-485 цуваа порт

Цагийн синхрончлолд зориулсан нэг ширхэг RS-485/TTL цуваа порт

Цагийн синхрончлолд зориулсан нэг ширхэг BNC холбогч

Урд ба ард талын RJ45 debug (алдааг арилгах) портууд
